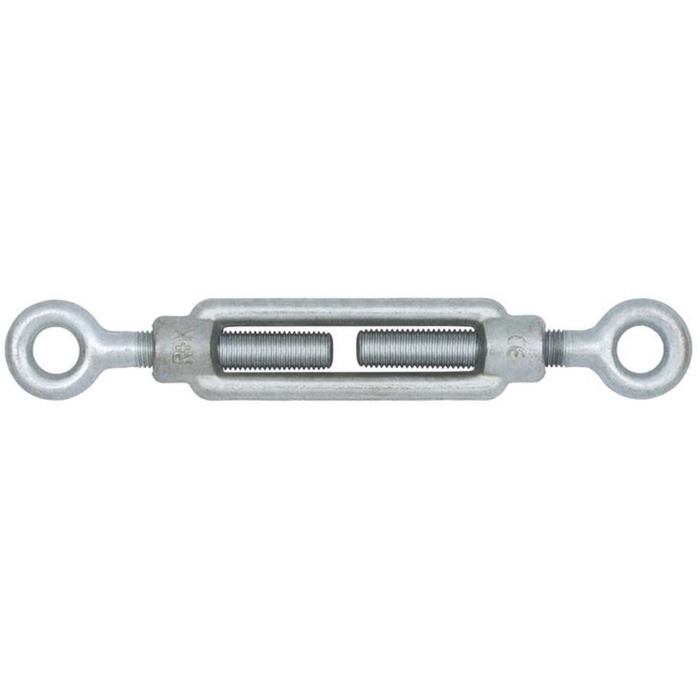

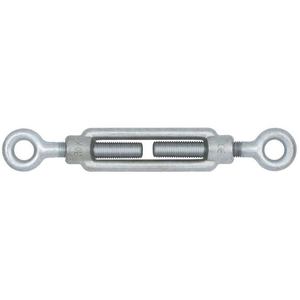

Spannschloss mit Ösen Stahl verzinkt M10 10 Stü ck

DIN 1480 mit Ösen, Stahl verzinkt, blau passiviert (A2K) Die zulässigen Tragkräfte gelten für übliche Verwendungen mit Anschweißenden. Allerdings handelt es sich hierbei um Richtwerte. Um die tatsächliche Belastbarkeit der Spannschlösser zu ermitteln, müssen diese im Einzelfall rechnerisch ermittelt werden. Gewindeart x Nenndurchmesser M10 Ringinnendurchmesser 14 mm Spannschlossmutterlänge 125 mm Gesamtlänge Einschrauböse 105 mm Spannschlossmutterbreite (außen) 30 mm Spannschlossmutterdurchmesser 9 mm Spannschlossmutterbreite (innen) 14 mm Länge 125 mm Außendurchmesser Mutterende 18 mm Gewindelänge (metrisches Gewinde) 65 mm Ringaußendurchmesser 29 mm Ausführung Mit Ösenschraube Werkstoff Stahl Oberfläche Verzinkt Form Offen Zulässige Belastung 6.5 kN Ringdicke 7,5 mm DIN 1480
