Unterlegplatten AE 22 (außen=rechts/innen=links) + VPE: 10

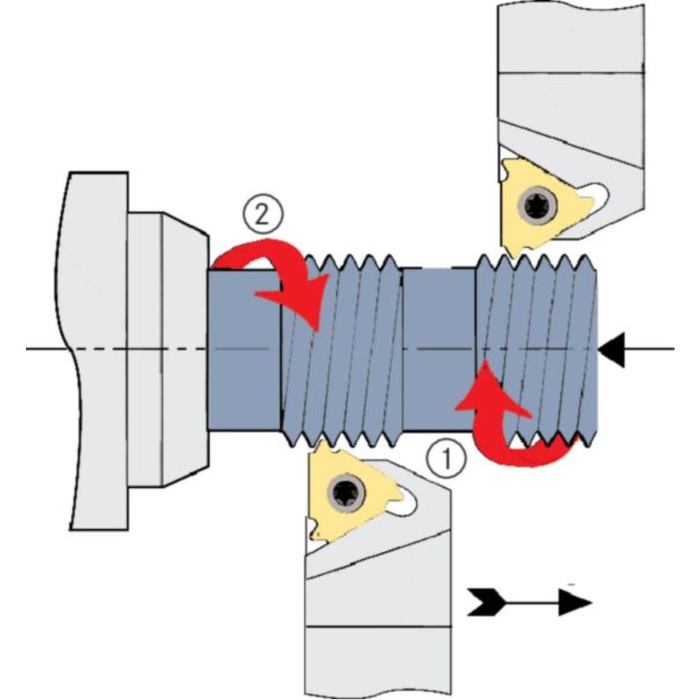

Unterlegplatte für Klemmhalter; Die richtige Auswahl der Unterlegplatte ist extrem wichtig, da die Unterlegplatte den Winkel zum Werkstück definiert. Um sicherzustellen, dass die Schneidkante nicht auf dem Werkstück reibt, muss der Steigungswinkel richtig eingestellt werden. Hierzu werden Unterlegplatten mit den verschiedenen Steigungswinkeln für die angestrebte Anwendung angeboten. Die genaueste Methode, um die richtige Unterlegplatte zu definieren, ist die Berechnung über die unten aufgeführte Formel; Beispiele für die Steigungswinkelberechnung (s); für Plattengröße 22; Für Halter ER/IL; Resultierender Steigungswinkel 4,5}; Farbcode AE 22+4,5
