Abrollböcke Typ ARLB 100 f.max. Werkstück-Durchm.6
228 0

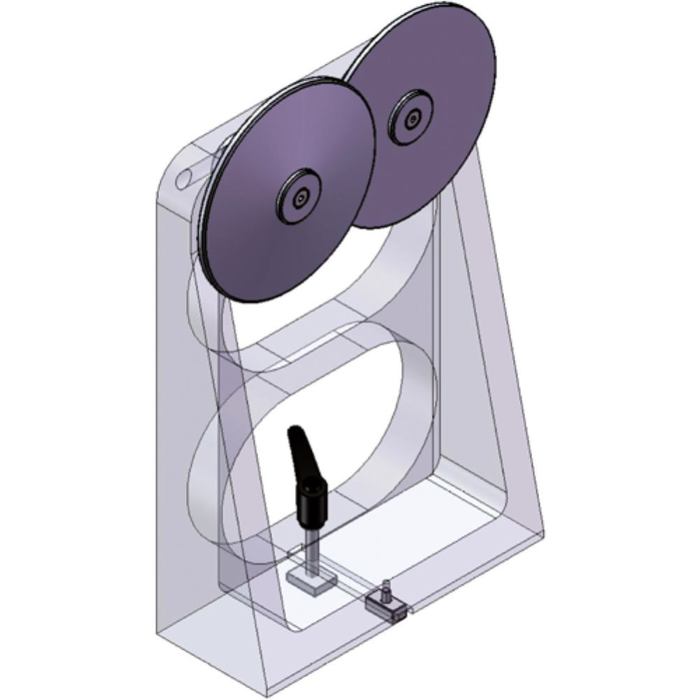

Abrollböcke für Auswuchtarbeiten und Rundlaufprüfungen; Anwendung; Zum Auswuchten von z.B. Schleifscheiben, Schwungscheiben, Flügelrädern sowie zur Rundlaufprüfung.Die Abrollböcke können auf den Grundplatten Nr. 35605 oder auf Mess- und Kontroll-Platten mit 10 mm T-Führungsnut eingesetzt werden. Zum Einsatz auf Messplatten ohne Führungsnut können die Nutensteine und die Klemmeinrichtung aus dem Abrollbock ausgebaut werden; Ausführung; Nr. 35600 Rollenböcke (paarweise):ausgestattet mit je zwei kugelgelagerten Abrollscheiben (gehärtet, geschliffen), überschneidend angeordnet, um ein Einklemmen der Lagersitze zu vermeiden. Mit T-Nutensteinen (10 mm h6) und Klemmeinrichtung für exakt fluchtendes und kippsicheres Arbeiten; Nr. 35605 T-Nuten Grundplatten mit Messstativ:gefertigt aus INOX-Stahl, Oberfläche gehärtet, mit T-Führungsnuten 10 mm. Ausgestattet mit Messstativ zur Aufnahme von Messuhren, Feinzeigern oder elektronischen Längenmesstastern. Der Stativfuß wird in einer seitlichen Führungsnute, verschieb- und klemmbar geführt; Abrollböcke Typ ARLB 100; Tragfähigkeit pro Paar 100 kg; max. Werkstück-Durchmesser 670 mm; min. Lagersitz-Durchmesser 40 mm; Gesamthöhe 332 mm; Scheiben-Durchmesser 125 mm; Rundlauftoleranz 2 mym; Grundfläche L x B 200 x 80 mm; Nutensteinbreite 10 h6 mm; Gewicht pro Stück 11,5 kg
